115kV Long Rod Polymeric Einangrunarefni

Vörulýsing

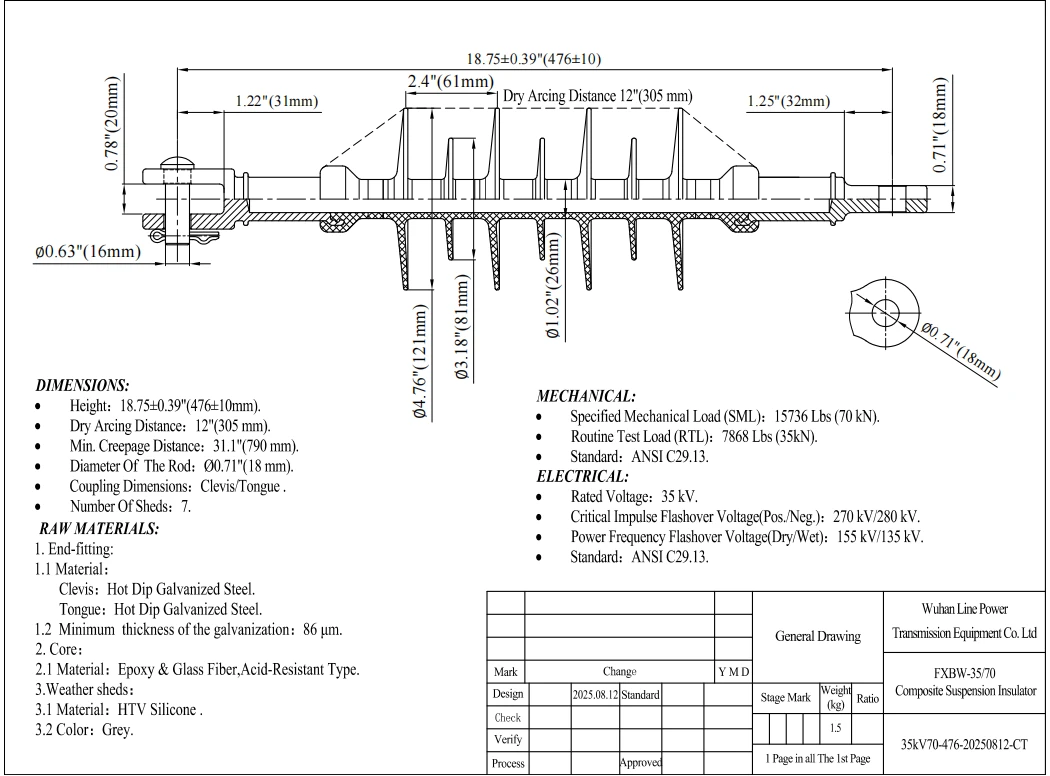

END FITTING

Af hverju er 115kV almennt notað erlendis?

Sögulegar ástæður: Snemma bandarísk rafmagnsnet notuðu 110kV, 115kV og 138kV röð.
Mörg lönd (Kenýa, Tansanía, Nígería, Mið-Austurlönd, Suðaustur-Asía) tóku beint upp þennan staðal, byggðu búnað og raforkukerfi samkvæmt 115kV.

Tæknilegar ástæður:
115kV hefur aðeins meiri flutningsgetu og aðeins minna tap en 110kV, hentugur fyrir flutningssviðsmyndir 50–150km og 10–50MW.
Það samræmist betur andstreymis og downstream spennustigum (eins og 33kV og 230kV), sem leiðir til jafnari spennuhalla.

Fjórar meginástæður fyrir því að nota mismunandi festingar með samsettum einangrunarbúnaði:

1. Aðlögun að línuspennu og álagi (mikilvægast): Spenna eins og 115kV og 33kV eru með mismunandi vélrænni álag (kN): 70kN, 100kN, 120kN og 160kN spennukraftar samsvara mismunandi forskriftum endafestinga. Stærri hleðslur krefjast stærri festingarveggþykktar, þvermáls og stærð stálhluta.

2. Mismunandi tengiaðferðir (uppsetning línu):

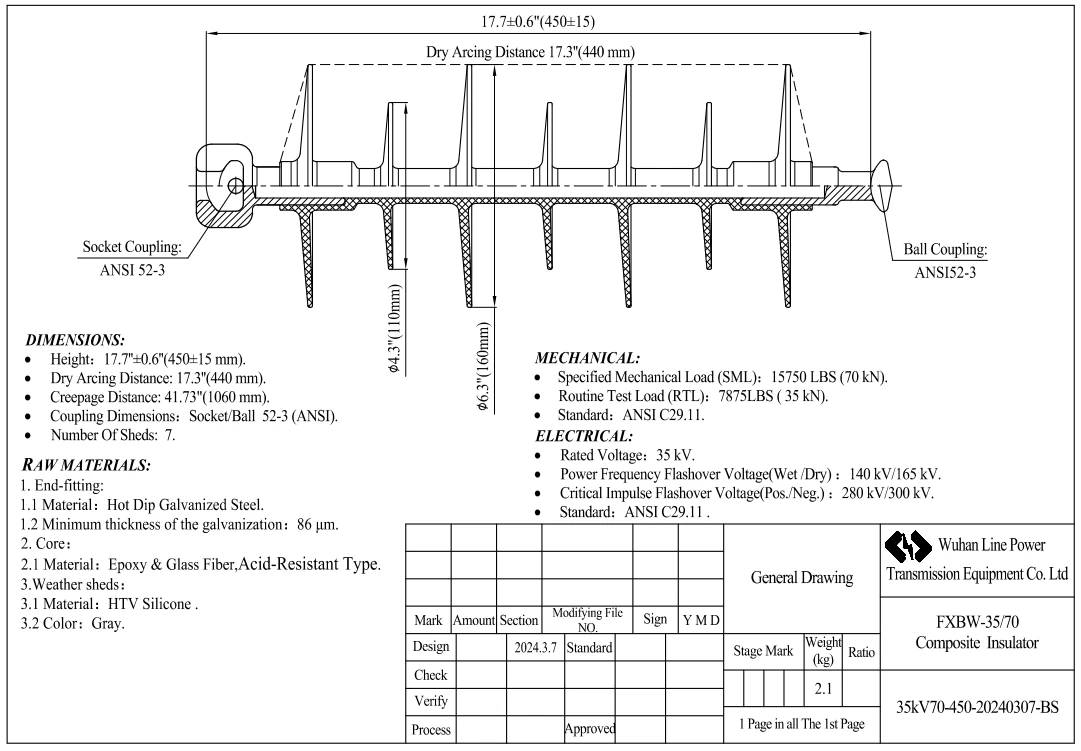

Fjöðrunarstrengur: Socket & Ball, til að hengja á turn þversum.
Spennustrengur: Plötufestingar/klemmufestingar, til að spenna leiðara.
Þverarm- og stökkfestingar: U-laga hangandi hringir, tappfestingar. Mismunandi uppsetningarpunktar krefjast mismunandi viðmótsforma.

3. Aðlögun að þvermál leiðara:
Leiðarar sem eru 70mm²/120mm²/240mm² þurfa mismunandi þvermál klemmugata og klemmuhlutastærð, sem gerir það að verkum að val á samsvarandi einangrunarendafestingum er nauðsynlegt.

4. Mismunur á raforkustöðlum milli landa
Afríka (Kenýa, o.s.frv.) notar að mestu leyti ANSI American staðlaðar festingarmál. Innanlands og í Suðaustur-Asíu eru landsstaðal/IEC stærðir algengari.
Jafnvel fyrir sama 115kV einangrunarbúnaðinn, eru tengiskilgreiningar mismunandi eftir útflutningslandinu.
